一、應用范圍：
1、鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測儀；
2、支盤樁的成孔質量檢測；
3、所有地下連續墻施工質量檢測；
二、工作原理：

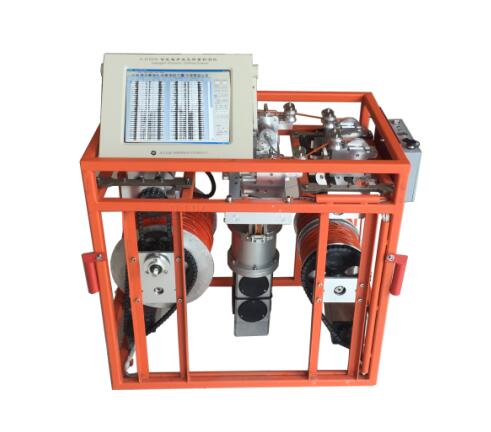

JL-IUDS(B)智能超聲成孔質量檢測儀是根據超聲原理檢測成孔質量的專用設備。系統由主機、超聲波發射接收探頭、深度計數器及線架、電纜等組成、探頭在下放過程中按設置的測點距離均勻測試，每一測試點同時自動測試“+”字型二個剖面圖，探頭上的四組發射，接收換能器自動發射超聲信號，接收經孔壁發射的信號，反射信號到達時間反應孔徑大小，信號強度反應孔壁的特性。同時測試剖面的方位。可計算鉆孔的孔徑、垂直度和傾斜的方向。
三、系統特點：
1、探頭設計獨特，4組垂直布置，內置電子羅盤，防水性能好；
2、探頭自動實現“+”字二剖面的測試，并同時生成二個剖面圖；
3、深度計數器雙滑輪設計，有效防止電纜打滑，確保深度技數準確；
4、實時測試系統全智能化，只須升降探頭，自動完成按測點密度要求測試；
5、結果輸出系統內容豐富，功能強大;
○自動生成測試結果報告；
○實測過程回放
○自動判讀孔壁位置，并自動計算各測點孔徑值、偏移值和垂直度。
6、信號穿透力強，******適應泥漿比重1.5g/cm3 （含沙氣泡較小）；含沙量******16%。
7、報告輸出形式：Ecxel可現場直接打印、有恢度圖、波列圖、數表等模式。
8、排線方式：全自動。
9、具有全自動清洗電纜線功能。
10、探頭具有到底自停、到頂自動減速、自停功能。
11、承重線類型：4mm帶皮鋼絲繩，******可承受200Kg,具有不起毛刺的優點。
四、技術參數：
1、主機系統：軍工級工控機，內置多功能高精度高速采集卡；
2、采集卡特性：12bit采集精度，20MHz采集率；
3、深度技術精度：0.50MM
4、測試直徑：0.3～5M
5、測試深度：1～150M（可定制）；
6、超聲頻率：50KHz、90KHz （干、濕孔均可測）
7、超聲發射電壓：680V；
8、提升方式：電動、手動可選，絞車起降速度：0～10M∕min，速度可調；
9、測點距離：5CM、10CM、15CM、20CM、25CM可設；
10、測試剖面：同時自動測試“+”字型二個剖面圖
11、重量：60KG
12、工作電源：220V或12伏電瓶（兩種供電模式）

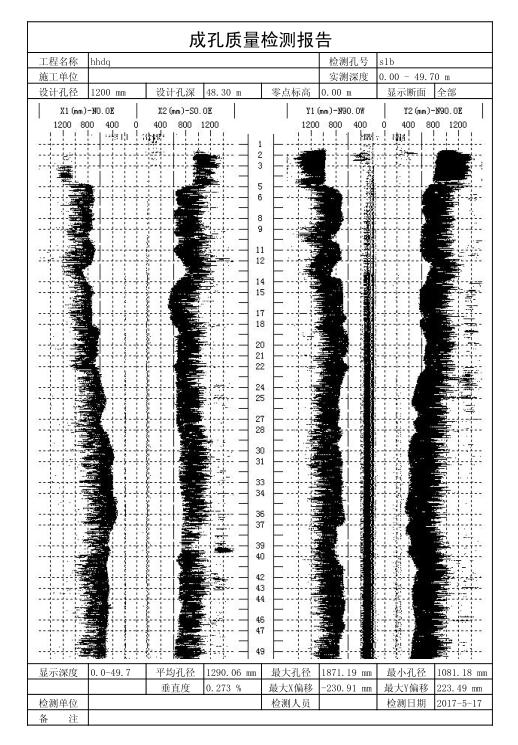

四、測試效果圖：

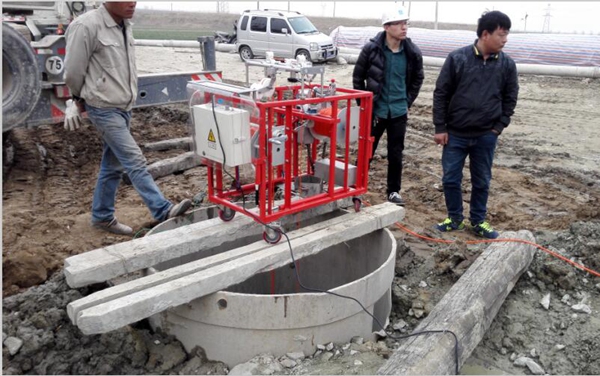

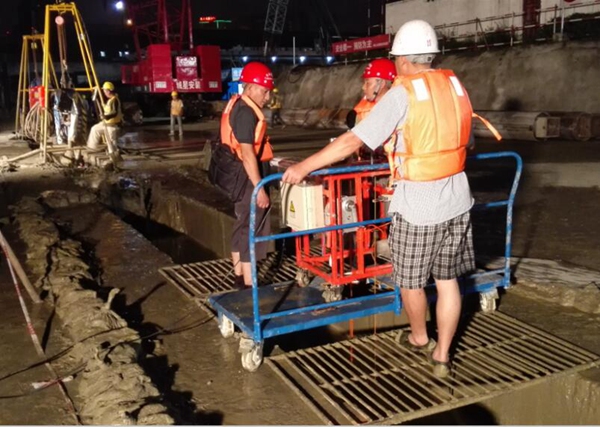

五、儀器現場測試圖
