產品簡介
型號：CSSJ-CLY-01“圖像測量儀”是一款專為結構物安全設計的智能監控系統，由圖像測量儀和反光靶標兩部分組成。該系統融合了攝影測量與人工智能技術，能夠實時監測形變區域靶標的位移情況。
圖像測量儀被布設在非待測結構的穩定區域內，而靶標則固定于需要監測的目標位置上。圖像測量儀負責捕捉現場靶標的位移信息，并將這些數據上傳至軟件平臺。通過先進的多維數據分析模型，系統可以對潛在的形變風險進行即時評估。一旦檢測到任何安全隱患，系統將立即發出警報。
這款圖像測量儀為結構物施工過程中的安全監控提供了一種全新的解決方案，極大地提高了預警效率及準確性，有助于保障工程項目的安全性。
圖像測量儀參數 | ||
1 | 量程 | 1～400m |
2 | 精度 | |
50～400m：1mm | ||
3 | 測試方式 | 實時測量/計算分析 |
4 | 顯示功能 | 具有日期、時間、溫度、電源狀態、網絡信號等顯示功能 |
5 | 產品形態 | 集成傳感器，數據采集，通信于一體的一體機 |
6 | 主動采集 | 按時間周期采集及上報傳感器數據 |
7 | 周期可設 | 可設置采集和上傳的時間周期 |
8 | 離線存儲 | 通信失敗時，數據可保存在本地，再次聯網后批量上傳 |
9 | 供電方式 | 12V DC |
10 | 通信接口 | 以太網、4G |
11 | 工作溫度 | -40℃～+85℃ |
12 | 防護等級 | IP65 |
13 | 設備性能 | 設備具有良好的抗振動、抗沖擊性能 |
14 | 遠程升級 | 設備可自動或手動進行固件遠程升級 |
15 | 遠程管理 | 支持物聯網平臺對設備進行遠程監控和統一管理 |
電氣控制柜參數 | ||
1 | 輸入電壓 | 220VAC |
2 | 輸出電壓 | DC24V |
3 | 防護等級 | IP54 |
4 | 尺寸 | 300x200x400mm |

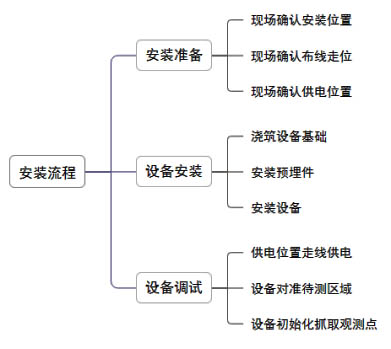

圖像測量儀安裝說明流程如下：
安裝設備前需要確定以下內容：
◆ 確認供電：確認可供電位置；
◆ 確認設備安裝位置：現場確認設備安裝位置。
◆ 確認走線方案：現場確認走線走向與安裝方案
設備安裝
◆ 放樣：確認好的安裝位置還需要進行放樣觀察周圍環境不容易被干擾和遮擋待測結構位置。
◆ 澆筑基礎：放樣完成后開始根據放樣最后結果開始澆筑設備安裝基礎。
◆ 安裝預埋件：安放預埋件到澆筑的基礎。
◆ 安裝設備：安裝設備萬向節，然后安裝設備。
設備調試
1、設備上電：從電源處排管線接入圖像測量儀。
2、設備調整：設備調整位置對準待測區域。
3、設備初始化：使用長盛軟件進行設備初始化，抓取觀測點。
電氣控制柜安裝
安裝流程如下：
選址
電氣控制柜安裝需要根據使用場所的實際情況，選擇合適的位置進行安裝。安裝箱體
1、固定支架：根據選址確定的位置，安裝支架并固定。
2、安裝箱體：將電氣柜按照位置和方向放在支架上，并用螺絲固定箱體。
3、壁掛式安裝：需要使用安裝板將箱體固定在墻上。
連接電源
1、切斷電源：在進行連接電源前，需要先切斷電氣柜的電源。
2、接線：接線前需確認供電電壓和電流，保證連接正確。接線時需要使用專業工具，避免對線路或設備造成損壞。
試運行
1、先進行空載試運行：確認接線和配電箱的工作狀態，排除可能存在的問題，然后再進行負載試運行。
2、負載試運行：在裝置正常運行前，需要對負載進行試運行，包括負載電流等參數的測試，確認裝置能夠正常運行，才可進行正式使用。
